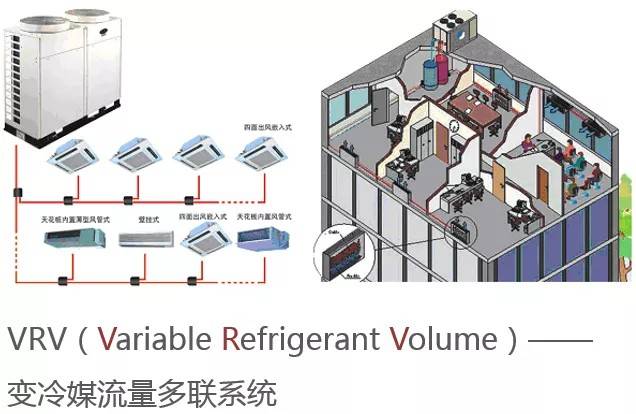

VRV設計選用起來方便快捷，特別適用于同時使用率比較低的建筑物。但要注意以下問題。
一、高度與距離
在VRV系統的設計中，一套系統負擔的距離多大，高差多大，是我們應該考慮的問題，盡量避免因布置不合理造成的冷量衰減。

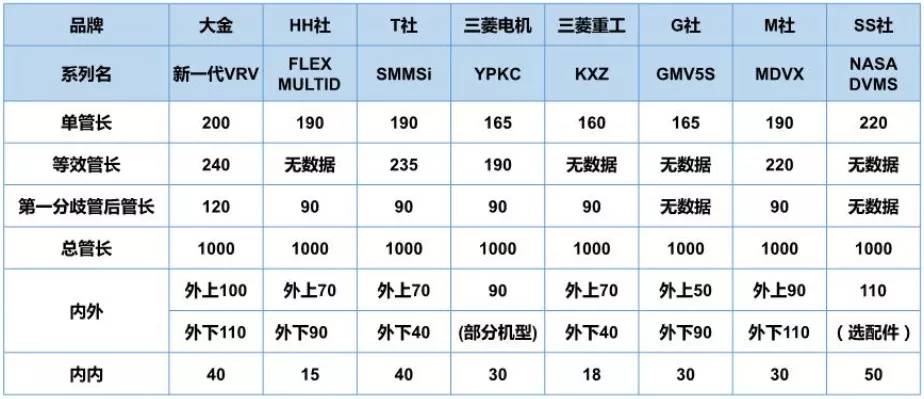

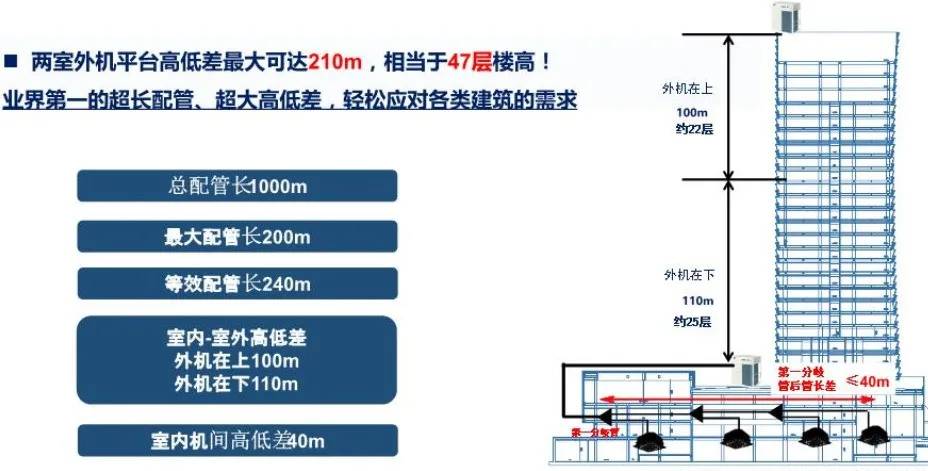

那么以某廠家最新樣本為例，如下圖

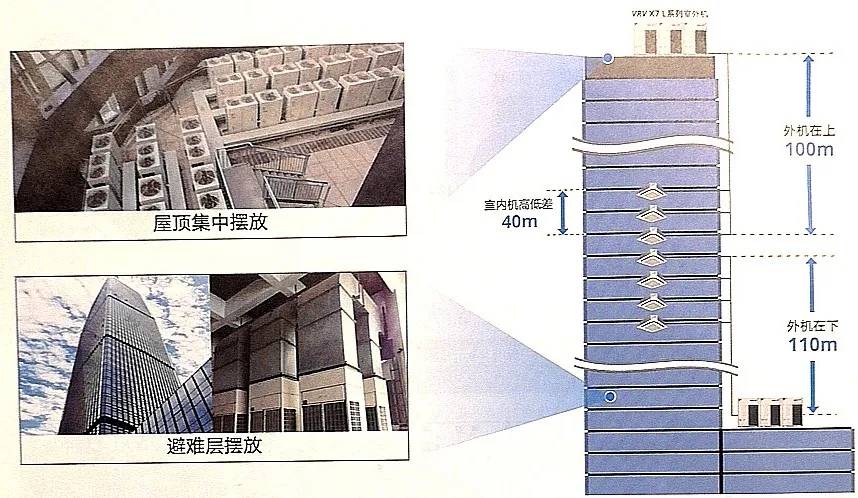

1.室外機與室內機的高差
當室外機位于室內機之上時，室內外機高差最大100m，當室外機位于室內機下方時，室內外機最大高差110m。
2.最高與最低室內機之間的高差
同一個室外機所帶的系統，最高室內機與最低室內機的高度差最大40m。
這些參數各個品牌樣本存在差異，設計的時候不能走極端。畢竟系統配管越長衰減越大。

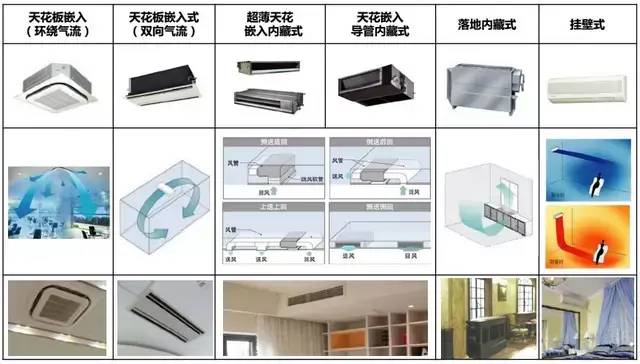

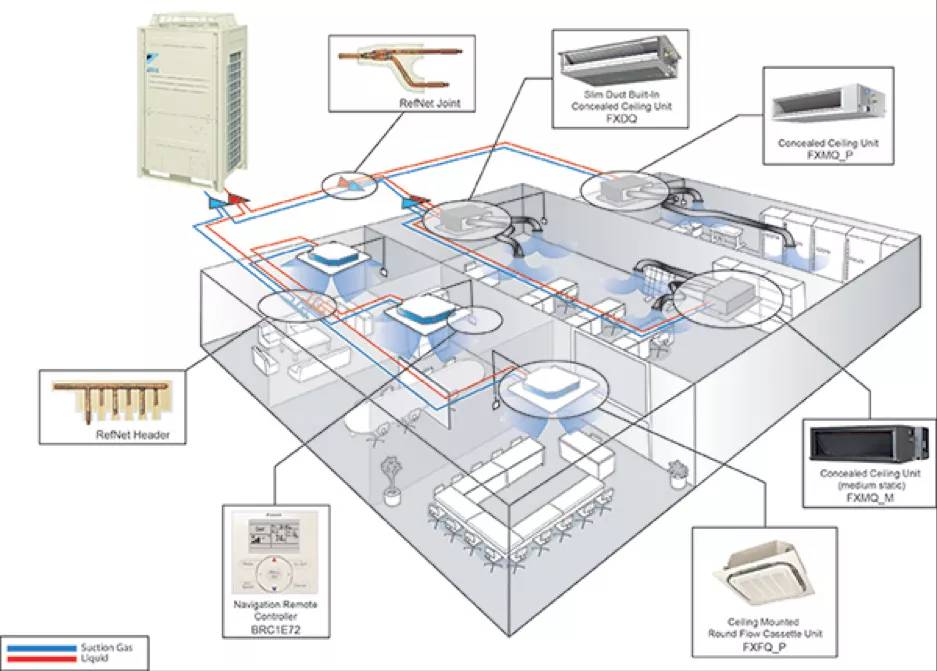

二、內機形式
住宅和對吊頂整體性要求較高的辦公室多用風管機。采用回風口兼做檢修口的形式，但這樣做缺點是回風口風盤聲音相對較大。
三、衰減與修正
除了負荷的因素外，VRV系統的選型還需要考慮溫度、連接率、管長修正。
1. 溫度修正
設備的額定冷熱量都是額定工況下的數值，當你設計的室內和室外的工況與額定工況不同時，需要查出設備在設計條件下實際冷熱量。
2. 連接率修正
一般在50%~130%，非100%連接率時需要考慮修正。一般在同時使用率低的情況，連接率盡量在100~130%，如果考慮后期有增設空調的情況，連接率可以設置在50~100%。
3. 管長修正
管長修正要根據產品技術資料查詢，需考慮室內機和室外機的高差及高差關系和等效長度及制冷和制熱工況。一般在1~0.7之間。
四、室外機的布置
當室外機布置于屋面時，有利于室外機的散熱，但應注意成組布置應考慮機前檢修距離，當有遮擋時按技術資料考慮距離。

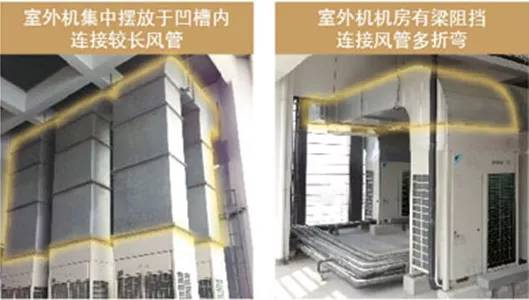

當室外機在本層陽臺室外機位或機房內時，一般有百葉遮擋，為保證散熱，應裝導流罩。

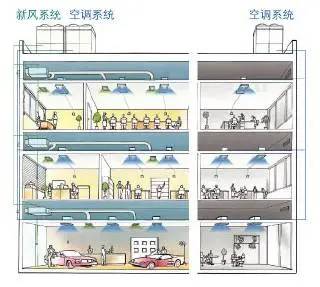

五、新風問題
新風的問題一直是VRV 空調系統設計的難點。需要注意的是，由誰承擔了新風負荷，承擔了多少新風負荷，其余部分要考慮由室內機承擔。

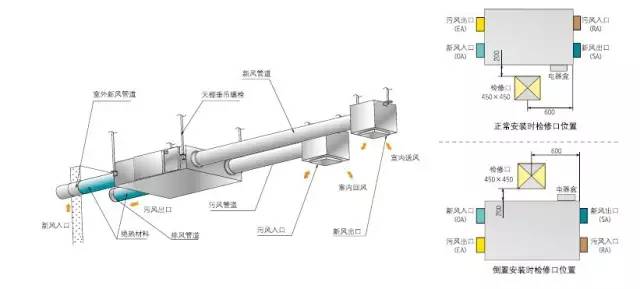

采用全熱交換器
引入新風，同時通過新排風的能量回收，處理掉一部分新風的負荷，剩余部分則由室內機來負擔。全熱回收的排風口可以與室外機位置相結合。
采用新風VRV
VRV廠家也有新風VRV產品，小風量新風VRV時，可以與室內機合同一套室外機，降低成本，但需要滿足一定條件。大風量新風VRV可以適用于較大的空間，同時與室外機一對一連接。這種新風處理方式成本較高。
以上兩種簡單粗暴，但條條大路通羅馬，還有其他的新風處理方式，比如風冷熱泵冷水機組為新風機提供冷熱源、比如直膨式的新風機屋頂機等等。

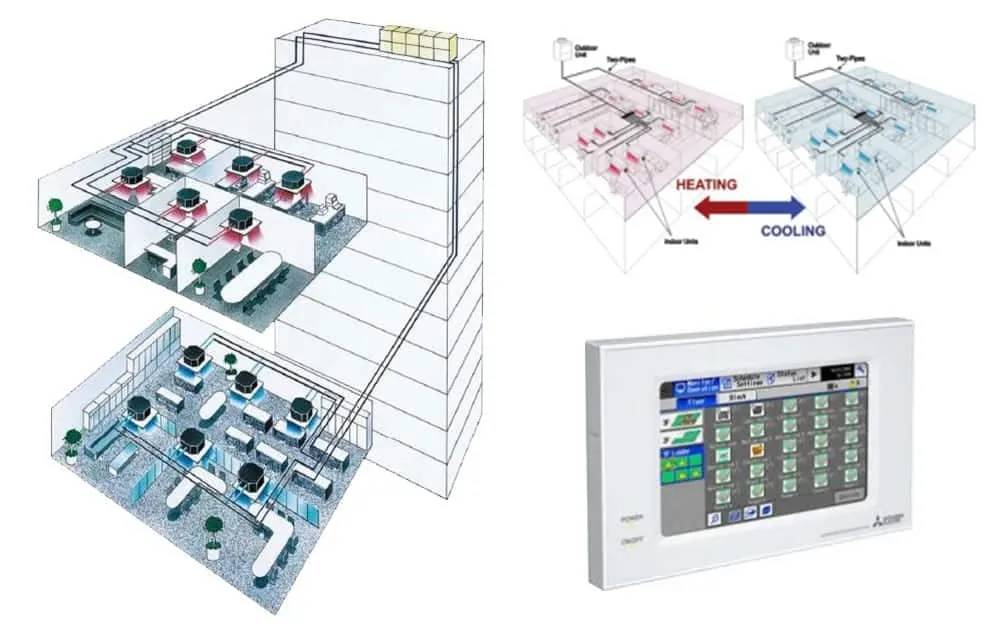

六、控制問題
除了就地線控和遙控模式，公共建筑中增加集中控制可以為后期物業空調管理減少不小的工作量。
----引用“暖通妹”
